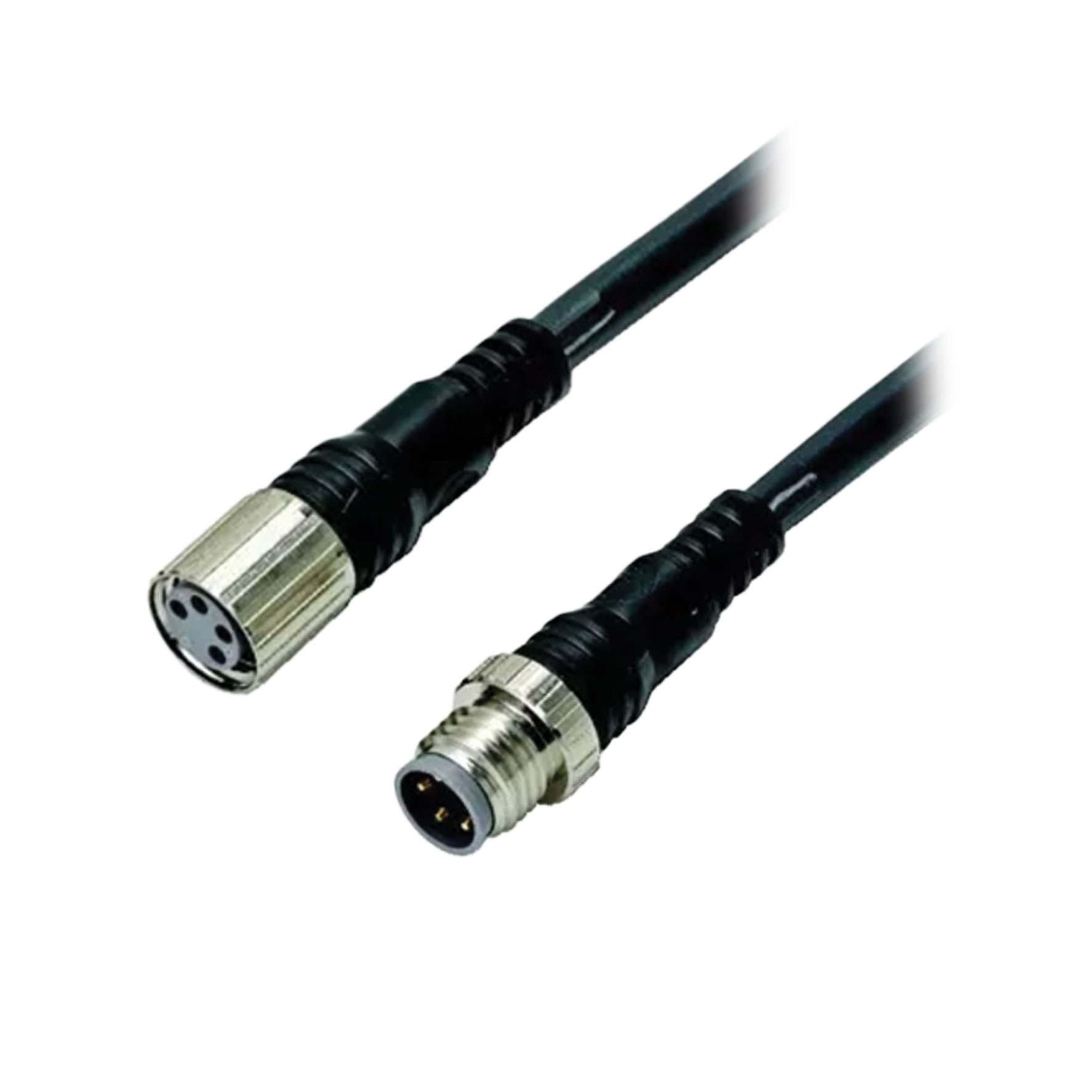

XS2W-M12PVC5SS5M OMRON Cáp kết nối M12

XS2W-M12PVC5SS5M là cáp kết nối công nghiệp OMRON có đầu nối M12 ở cả hai đầu, kiểu thẳng / thẳng, 5 lõi, chiều dài 5 m. Model này phù hợp để nối cảm biến, công tắc hành trình và các thiết bị dùng đầu nối M12 trong hệ thống điện tự động hóa.

Sản phẩm dùng vỏ cáp PVC, một đầu cái và một đầu đực, phù hợp cho các vị trí lắp cố định hoặc chuyển động nhẹ trong nhà máy. Cấp bảo vệ IP67 giúp đầu nối làm việc ổn định trong môi trường có bụi và ẩm.

Thông số kỹ thuật

Model	XS2W-M12PVC5SS5M
Hãng	OMRON
Loại sản phẩm	Cáp kết nối có đầu nối ở hai đầu cáp
Kiểu đầu nối	M12 / M12
Dạng đầu nối	Thẳng / thẳng
Số lõi	5 lõi
Chiều dài cáp	5 m
Loại vỏ cáp	PVC
Đường kính ngoài cáp	5.8 mm
Tiết diện ruột dẫn	0.25 mm² (20 × 0.127 mm)
Đặc tính cáp	Chống cháy lan
Dòng định mức	4 A
Điện áp định mức	125 VDC / 250 VAC
Điện trở tiếp xúc	40 mΩ max.
Điện trở cách điện	1,000 MΩ min. tại 500 VDC
Điện áp chịu đựng	1,500 VAC trong 1 phút
Cấp bảo vệ	IP67
Độ bền cắm / rút	200 lần tối thiểu
Nhiệt độ sử dụng của cáp	Cố định: -10 đến 80°C; chuyển động: 0 đến 60°C

Sơ đồ đấu dây

Chân	Màu dây	Mô tả
1	Nâu	Dây số 1
2	Trắng	Dây số 2
3	Xanh dương	Dây số 3
4	Đen	Dây số 4
5	Xanh lá / vàng	Dây số 5

Lưu ý lắp đặt & an toàn

Kiểm tra đúng số chân, đúng chuẩn M12 và đúng kiểu đầu nối trước khi lắp.
Ngắt nguồn trước khi cắm hoặc tháo đầu nối để tránh chập điện và hư thiết bị.
Khi thao tác, cầm vào thân đầu nối, không kéo trực tiếp bằng dây cáp.
Siết phần ren bằng tay đúng lực để giữ kín nước, kín bụi và tránh hỏng ren.
Không để bề mặt tiếp xúc dính nước, bụi kim loại hoặc tạp chất trước khi cắm nối.
Không dùng sản phẩm dưới nước và không để đầu nối chịu lực xoắn hoặc lực kéo liên tục.
Không bẻ gập cáp sát chân đầu nối; nên giữ bán kính uốn phù hợp khi lắp đặt.
Với cáp PVC, nên ưu tiên các vị trí lắp cố định hoặc chuyển động nhẹ để tăng độ bền khi sử dụng lâu dài.
Nếu nơi lắp có rung, nên kiểm tra định kỳ độ chặt của ren và tình trạng vỏ cáp.
