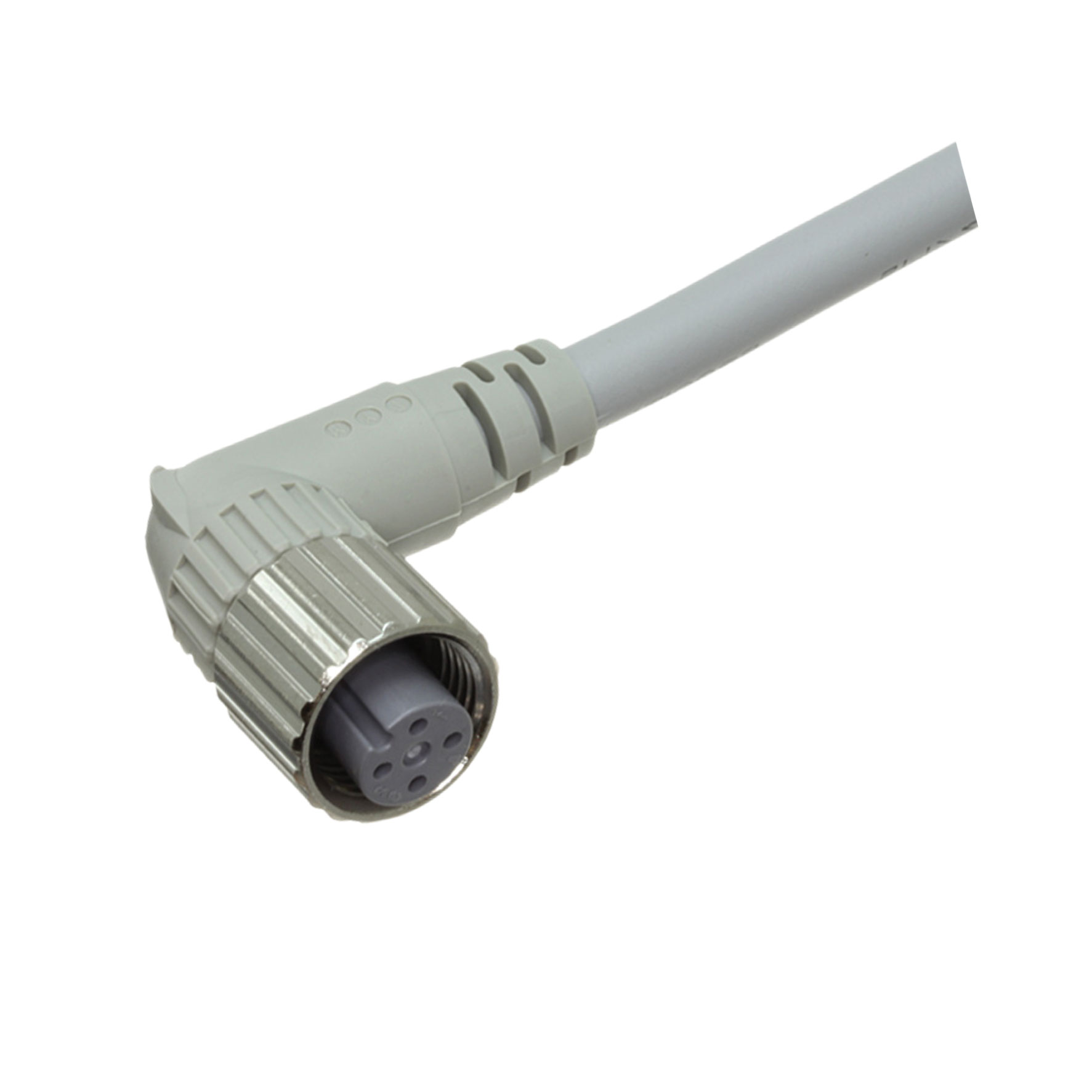

XS2F-D422-DD0 là cáp kết nối tròn chống nước M12 của OMRON, thuộc nhóm XS2F đầu cái gắn sẵn cáp ở một đầu. Model này dùng dạng góc vuông, dùng cho mạch DC, phù hợp cho các điểm đấu nối cảm biến, công tắc hành trình và thiết bị hiện trường cần thay nhanh, đi dây gọn.
Sản phẩm dùng PVC robot cable chống cháy, cấu hình 2 lõi, tiết diện 0.5 mm², chiều dài 2 m. Đây là nhóm model có conventional connector pin, thường dùng khi cần ghép đúng chuẩn với các cảm biến E2E hoặc các cụm thay thế tương đương.
Dòng XS2 được thiết kế cho môi trường công nghiệp với cấp bảo vệ IP67, vật liệu chống cháy 94V-0 và kết cấu giúp chuẩn hóa đấu nối, giảm thời gian bảo trì khi thay cảm biến hoặc thay dây tại máy.
Thông số kỹ thuật
| Model | XS2F-D422-DD0 |
|---|---|
| Hãng | OMRON |
| Nhóm sản phẩm | XS2F - Socket on One Cable End |
| Kiểu đầu nối | M12, đầu cái |
| Kiểu ghép | DC |
| Số cực connector | 4 cực |
| Kiểu thân | Góc vuông |
| Loại cáp | PVC robot cable chống cháy |
| Số lõi cáp | 2 lõi |
| Tiết diện lõi | 0.5 mm² |
| Đường kính ngoài cáp | 6.0 mm |
| Chiều dài cáp | 2 m |
| Dòng định mức | 4 A |
| Điện áp định mức | 250 VAC/VDC |
| Điện trở tiếp xúc | 40 mΩ max. |
| Điện trở cách điện | 1,000 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC trong 1 phút |
| Cấp bảo vệ | IP67 |
| Độ bền cắm/rút | 200 lần |
| Nhiệt độ môi trường làm việc | -25 đến 70°C |
| Độ ẩm môi trường | 20 đến 85% RH |
| Vật liệu tiếp điểm | Hợp kim đồng mạ vàng |
| Vật liệu pin block | PBT resin |
| O-ring | Rubber |
| Vỏ | PBT resin |
| Ghi chú cấu hình | Model dùng conventional connector pin, thường gặp trong các cấu hình nối với cảm biến E2E. |
Lưu ý lắp đặt & an toàn
- Ngắt nguồn trước khi cắm hoặc tháo đầu nối để tránh chập mạch và giảm rủi ro hư hỏng tiếp điểm.
- Chỉ ghép đúng chuẩn đầu nối tương ứng. Không ghép lẫn AC với DC và không ghép khác số cực.
- Giữ ren, gioăng và bề mặt tiếp xúc sạch, khô trước khi lắp để duy trì độ kín IP67.
- Với robot cable, khi có chuyển động uốn nên dùng trong dải 0 đến 70°C để hạn chế gãy lõi bên trong.
- Không kéo, treo hoặc tháo đầu nối bằng chính sợi cáp vì dễ làm giảm độ bền mối nối.
- Khi đi dây ngoài máy, nên chừa bán kính uốn hợp lý và tránh bẻ gập mạnh ở sát đầu connector.
- Với nhóm conventional connector pin, cần đối chiếu đúng đầu ghép và đúng thiết bị tương thích trước khi thay thế ngoài hiện trường.
