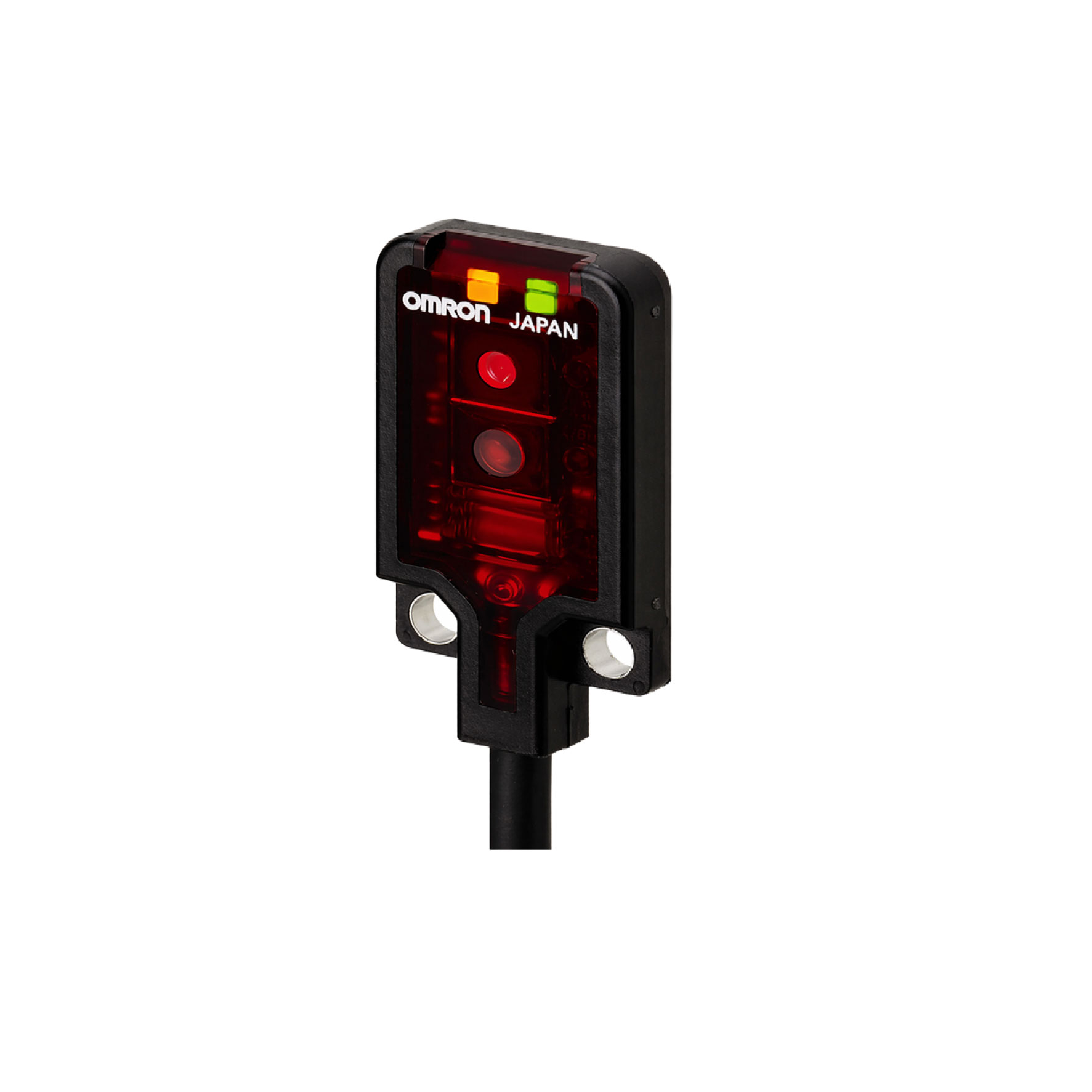

E3T-FD13M 2M OMRON Cảm biến quang

E3T-FD13M 2M là cảm biến quang phản xạ khuếch tán siêu mỏng thuộc dòng E3T của OMRON. Model này làm việc theo nguyên lý phản xạ trực tiếp từ vật thể, thân mỏng dạng phẳng, kiểu lắp M3, ngõ ra PNP, chế độ Light-ON, khoảng cách phát hiện 5 đến 30 mm, phù hợp cho kiểm tra có hoặc không trong không gian hẹp.

Thông số kỹ thuật

Model	E3T-FD13M 2M
Loại cảm biến	Cảm biến quang phản xạ khuếch tán
Kiểu thân	Thân mỏng dạng phẳng, kiểu lắp M3
Kiểu ngõ ra	PNP open collector
Chế độ hoạt động	Light-ON
Khoảng cách phát hiện	5 đến 30 mm
Vật chuẩn	Giấy trắng 50 × 50 mm
Ghi chú phát hiện	Vật nhỏ tối thiểu tham khảo 0.15 mm tại khoảng cách 10 mm
Độ trễ hành trình	6 mm max.
Nguồn sáng	LED đỏ 650 nm
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max.
Dòng tiêu thụ	20 mA max.
Thông số tải ngõ ra	Điện áp tải tối đa 26.4 VDC, dòng tải tối đa 50 mA
Thời gian đáp ứng	Tác động hoặc nhả: 1 ms max.
Chỉ thị	Đèn hoạt động màu cam, đèn ổn định màu xanh
Mạch bảo vệ	Bảo vệ đảo cực nguồn, bảo vệ đảo cực ngõ ra, bảo vệ ngắn mạch ngõ ra, chống nhiễu lẫn nhau
Ánh sáng môi trường	Đèn sợi đốt 5,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C, không đóng băng, không ngưng tụ
Độ ẩm môi trường	Làm việc 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ
Cấp bảo vệ	IP67
Kiểu kết nối	Dây liền sẵn 2 m
Phụ kiện đi kèm	Chỉ kèm hướng dẫn sử dụng; bộ vít lắp đặt cần đặt riêng nếu cần
Vật liệu vỏ	PBT
Trọng lượng đóng gói	Xấp xỉ 20 g

Lưu ý lắp đặt & an toàn

Khoảng cách phát hiện thực tế phụ thuộc màu sắc, kích thước và độ phản xạ của vật thể. Nên test trực tiếp với sản phẩm thật trước khi chốt vị trí lắp.
Model này dùng ngõ ra PNP, chế độ Light-ON. Cần đấu đúng kiểu input của PLC hoặc bộ điều khiển.
Bản M3 không kèm sẵn bộ vít lắp đặt. Cần đặt riêng nếu ứng dụng yêu cầu.
Không siết quá lực khi lắp đặt. Mô-men siết tối đa khuyến nghị cho model này là 0.5 N·m.
Chỉ dùng nguồn DC 12 đến 24 VDC. Không cấp nguồn AC trực tiếp cho cảm biến.
Không dùng sản phẩm cho chức năng bảo vệ an toàn con người.
Tránh lắp ở nơi có nắng trực tiếp, hơi ẩm ngưng tụ, khí ăn mòn hoặc rung sốc truyền trực tiếp vào cảm biến.
