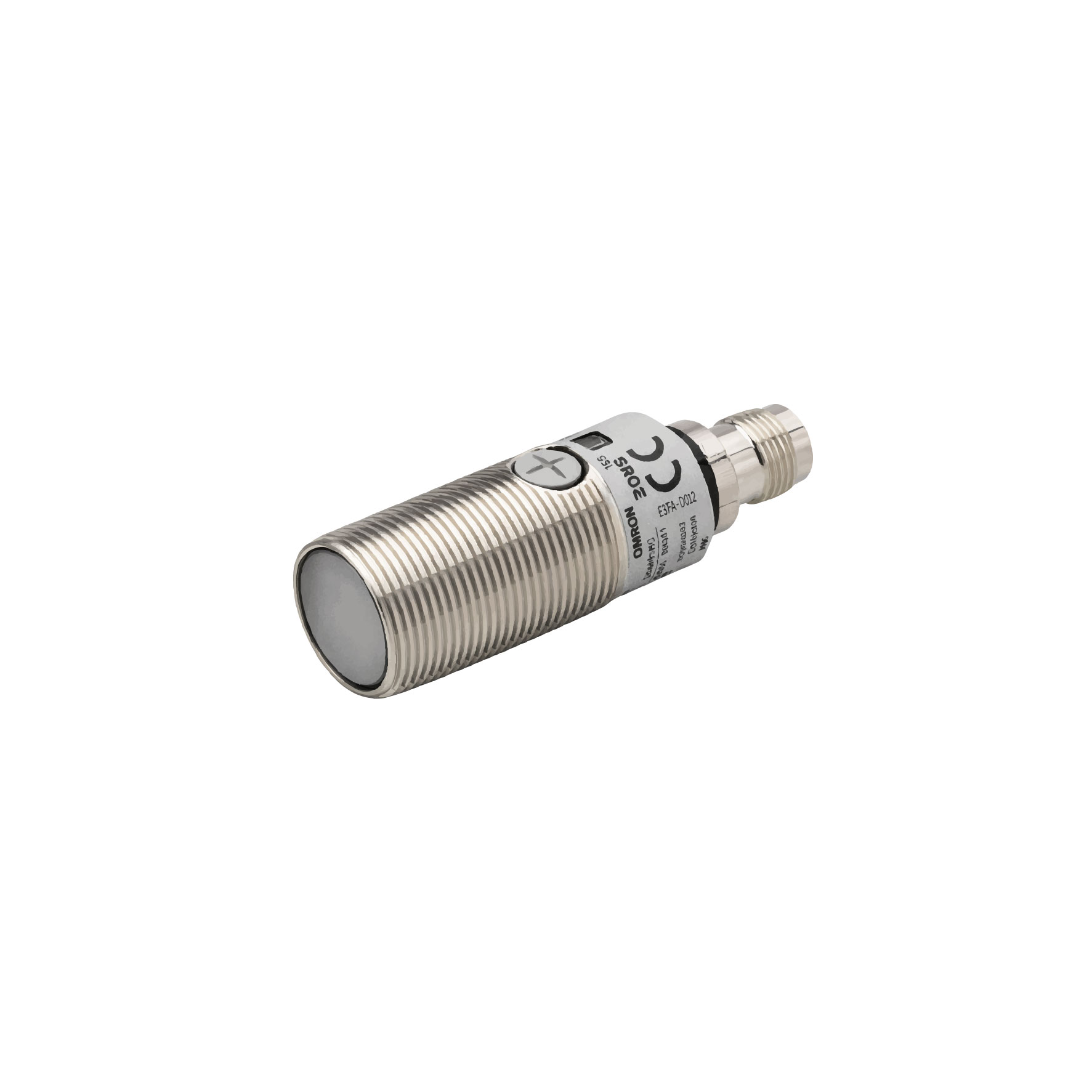

Khoảng cách phát hiện 100 mm (giấy trắng 300 × 300 mm), thích hợp cho bài toán cần bắt vật gần nhưng hạn chế ảnh hưởng nền phía sau.
Điểm sáng tham chiếu 10 × 10 mm tại 100 mm, hỗ trợ phát hiện vật thể nhỏ hoặc mép vật tương đối rõ.
Ngõ ra NPN open collector và cấu trúc M18 giúp lắp gọn trên gá máy hoặc tấm đỡ cảm biến.
Kiểu BGS phù hợp cho cơ cấu cấp liệu, kiểm tra có vật, định vị mép và các bài toán khoảng cách ngắn.
Thông số kỹ thuật
| Series | E3FB |
|---|---|
| Model | E3FB-LN21 |
| Kiểu cảm biến | BGS (khử nền) |
| Kiểu thân | Thẳng |
| Kiểu kết nối | Đầu nối M12 |
| Kiểu ngõ ra | NPN open collector |
| Khoảng cách phát hiện | 100 mm (giấy trắng 300 × 300 mm) |
| Nguồn cấp | 10 đến 30 VDC ±10%, ripple 10% p-p max. |
| Điểm sáng tham chiếu | 10 × 10 mm tại 100 mm |
| Sai khác hành trình | 20% max. |
| Dòng tiêu thụ | 25 mA max. |
| Nguồn sáng | LED đỏ (624 nm) |
| Thông số tải ngõ ra | Tải 100 mA max.; nguồn tải 30 VDC max.; điện áp dư 3 V max. |
| Chế độ hoạt động | Light-ON / Dark-ON selectable bằng wiring |
| Mạch bảo vệ | Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra |
| Thời gian đáp ứng | 0.5 ms max. |
| Điều chỉnh độ nhạy | Cố định |
| Ánh sáng môi trường | Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 10,000 lx max. |
| Nhiệt độ môi trường làm việc | -40 đến 55°C |
| Nhiệt độ lưu trữ | -40 đến 70°C |
| Độ ẩm môi trường | 35 đến 85% RH khi làm việc; 35 đến 95% RH khi lưu trữ, không ngưng tụ |
| Điện trở cách điện | 20 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,000 VAC trong 1 phút |
| Độ bền rung | 10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục |
| Độ bền sốc | 500 m/s², 3 lần theo mỗi trục |
| Cấp bảo vệ | IEC IP67 / DIN 40050-9 IP69K |
| Vật liệu vỏ | Nickel-brass |
| Vật liệu đai ốc | Nickel-brass |
| Vật liệu lens / display | PMMA |
| Vật liệu adjuster | POM |
Lưu ý lắp đặt & an toàn
- Không dùng cảm biến này cho chức năng bảo vệ an toàn con người hoặc mạch safety.
- Chỉ cấp nguồn DC đúng dải điện áp cho phép. Không cấp nguồn AC cho cảm biến.
- Lắp bằng ren M18 và gá cơ khí chắc chắn để giữ độ ổn định khi máy rung hoặc chạy tốc độ cao.
- Bản đầu nối M12 cần dùng cáp hoặc connector tương thích và nên siết chặt đúng kỹ thuật để giữ độ kín.
- Kiểu BGS nên được thử trực tiếp trên vật thật để kiểm tra ảnh hưởng của màu sắc và bề mặt vật.
